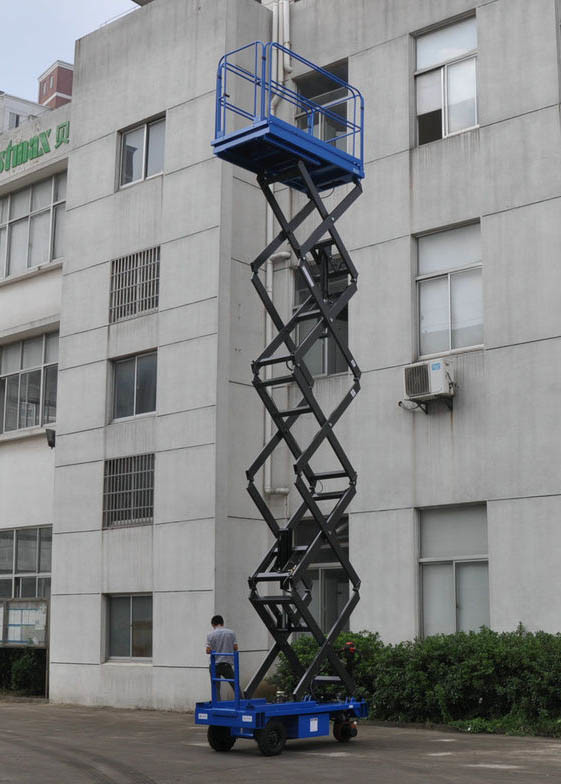

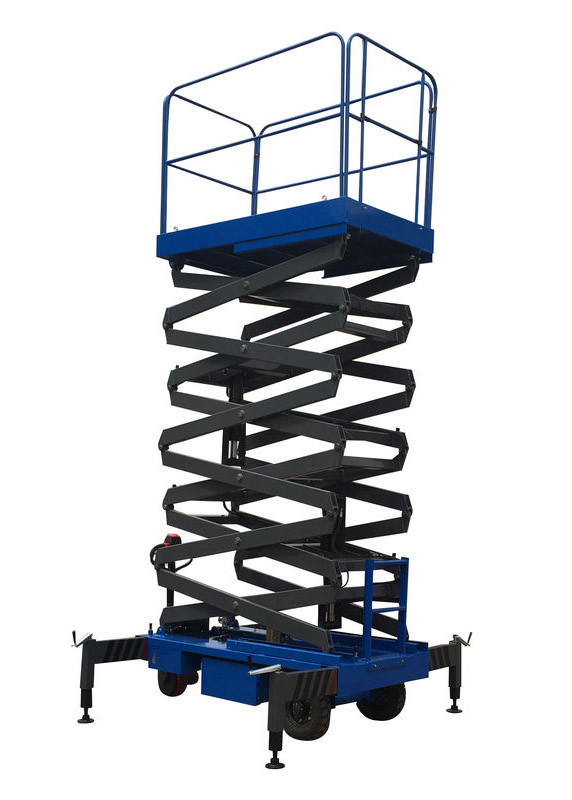

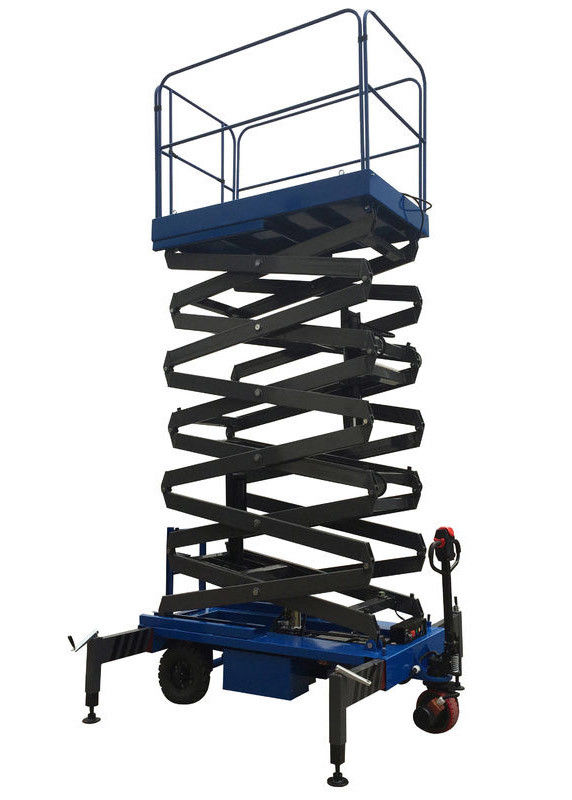

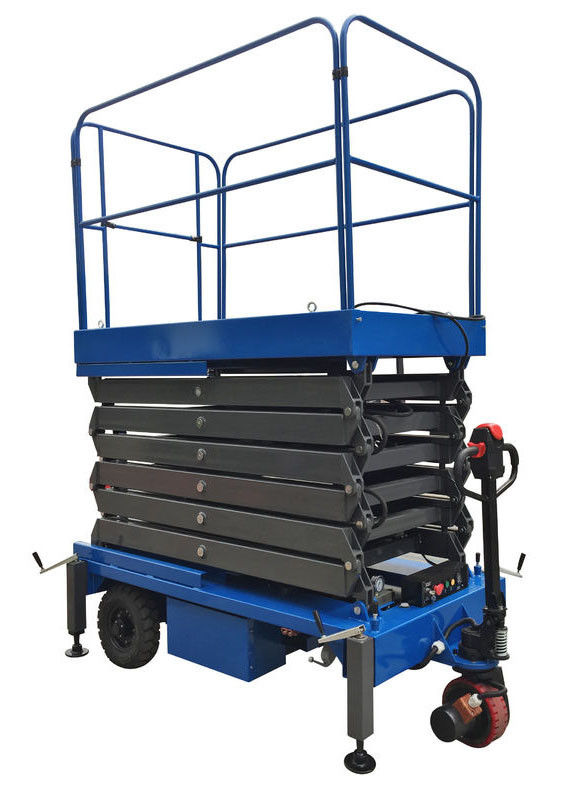

8m Wysokość robocza Stali manganowej Nożyczki mobilne Podnoszący Elektryczny Pociąg Pojemność ładunkowa 450kg

Elektryczny hydrauliczny nożycowy podnośnik mobilny ze stali manganowej do transportu materiałów

Szczegóły projektu

Opis: Kompaktowa konstrukcja sprawia, że idealnie nadaje się do pracy w wąskich przejściach lub przestrzeniach. Ten zmotoryzowany podnośnik hydrauliczny wykonany jest z mocniejszej i sztywniejszej stali manganowej. Z urządzeniem silnikowym i sprężynowym uchwytem holowniczym do ciągnięcia, pchania i kierowania stołem, może zaoszczędzić dużo siły roboczej. Nadaje się do obsługi przez jedną osobę, używany głównie na lotniskach, w centrach kongresowych i wystawienniczych, hotelach, supermarketach, fabrykach, magazynach, stacjach, dokach, stacjach i innych miejscach do transportu materiałów lub naprawy lub budowy.

Parametry:

Charakterystyka techniczna

Zasada działania: (1) Elektrycznie sterowany układ hydrauliczny do wspomagania ruchu podnoszenia. (2) Cztery stałe koła wspomagające ruchy jezdne

Wszystkie części są zaprojektowane tak, aby siły nie przekraczały połowy granicy plastyczności użytego materiału.

Podnośnik jest wyposażony w zawór przeciążeniowy i zawór powolnego opuszczania do kontrolowania prędkości opuszczania. Może być wyposażony w wiele dodatków, w tym blaty rolkowe, miechy, blaty kulowe itp.

Układ hydrauliczny

Zespół hydrauliczny składa się z silnika indukcyjnego klatkowego, pompy zębatej wysokiego ciśnienia, rozdzielacza z zaworami elektromagnetycznymi i zaworu rozruchowego, wysoko kompensowanego zaworu opuszczania VSC

Część mechaniczna

Górne i dolne podwozie będą ponadgabarytowe. Poszycie górnego podwozia to gładka metalowa płyta o grubości co najmniej 6 mm.

Szafa elektryczna i systemy, a także przekładnia hydrauliczna zostaną zamontowane na podwoziu.

Ramiona podnoszące

Płyta zostanie podniesiona przez uruchomienie 2 jednostronnych siłowników hydraulicznych działających bezpośrednio na ramiona podnoszące prowadzone przez łożyska rolkowe, płynnie podnosząc i opuszczając.

Część elektryczna

Zasilanie elektryczne to 380 V, 50 Hz, trójfazowe, 4 przewody. Zasilanie zainstalowane pod podstawowym podwoziem, obejmuje:

- Szafę elektryczną,

- Kable zasilające i sterownicze,

- Systemy sterowania,

- Urządzenia przełączające robocze i bezpieczeństwa

Wszystkie wyloty kabli z rur stalowych będą chronione przez izolacyjne tuleje.

Szafa elektryczna

Wszystkie elektryczne i elektroniczne elementy sterowania, regulacji i inne urządzenia są umieszczone w tej szafie, której stopień ochrony wynosi IP 55. Boczne otwieranie szuflady dla wygodnej i łatwej konserwacji i obsługi. Wystarczająco duże żaluzje zapewniają dobrą wentylację

Szafa obejmuje:

- Główny, trójbiegunowy wyłącznik izolacyjny z bezpiecznikami zapobiegającymi pracy jednofazowej,

- Główny stycznik-wyłącznik,

- Styczniki i przekaźniki używane do obsługi stołu podnośnika,

- Zabezpieczenie magnetyczno-termiczne zespołu pompy silnikowej,

- Transformatory zasilające niskim napięciem sterującym (24V)

Skrzynka przycisków sterowania

Skrzynka przycisków sterowania znajduje się zarówno na ziemi, jak i na platformie dla wygody i sterowania. Posiada wiele poleceń, drzwi do blokowania, ochronę przed deszczem, wilgocią i kurzem.

Skrzynka obejmuje:

- 1 lampka obecności napięcia,

- Przycisk ON/OFF,

- Przyciski GÓRA i DÓŁ,

- Jeden przycisk zatrzymania awaryjnego, działający tylko na ruch podnoszenia i opuszczania

Środki ostrożności

• Pomocniczy system opuszczania
• Urządzenie zapobiegające pękaniu cylindra
• Urządzenie zabezpieczające przed przeciążeniem
•  śrubowe urządzenie poziomujące
• Odporna na deszcz szafa sterownicza
• Przycisk zatrzymania awaryjnego
